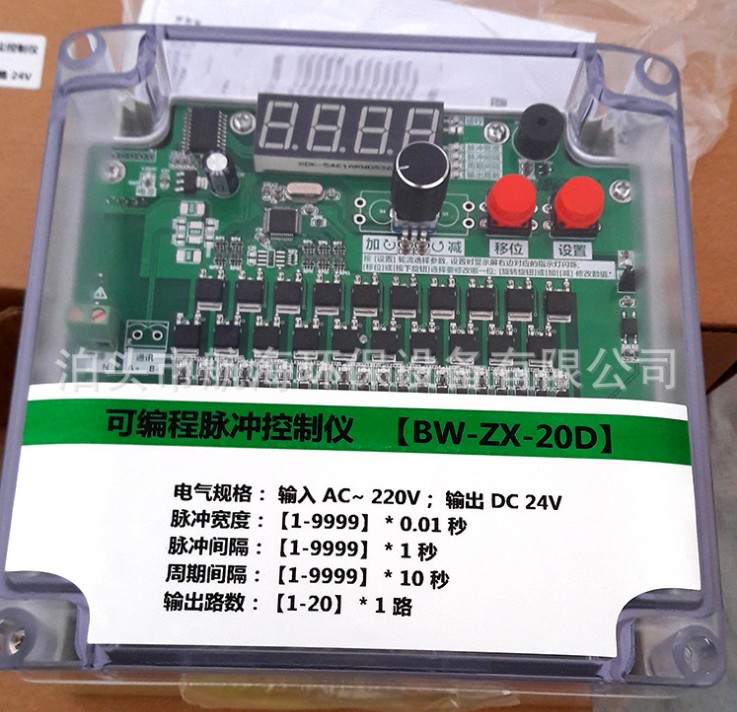

WMK-4型、WMK-20型无触点脉冲控制仪,分为1至30等门位,电压分别有24V、30V、36V、90V、110V、220V各种,采用选进的CMOS数字集成电路,可控硅输出,性能,调试方,维修容易。
JMK-10型、WMK-20型无触点脉冲控制仪(器),设计了数字设定电路(即10型机10门输出任意设定。
20型机20门输出、10门任意设定)。便用时可在全部输出门数范围内选取所需要的门数,两机显示采用
LED共阴数码管,美观清晰。
二、无触点脉冲控制仪主要技术指标:
1.脉冲间隔:0.8秒-30秒
2.脉冲宽度:0.01秒-0.5秒
3.使用温度:-20℃-45℃
4.电源电压:220V 50HZ ±20%
5.输出电压:24V 36V 110V 220V
6.整机功耗:≤40W
7.外型尺寸:100×200×300mm
8.重 量:约3kg
三、无触点脉冲控制仪使用:
1.将带输出线的矩型插头插入机箱后部插孔内,输出线的一端分别与电磁阀的一端相连接,电磁阀的
另一端接在公共线上,导线颜色为红色。
2.将电源插头插入220V交流电源。
3.打开电源开关指标灯应亮。
4.调节脉冲间隔和脉冲宽度旋钮达适当为止。
四、无触点脉冲控制仪维修和注意事项:
1.接头严禁虚焊和接触不良,单机输出线只能供单机使用,切不可互相连接。
2.换保险管不能大于2A,严禁用导线或其它导电物代替保险管。
3.电磁阀和连接导线不应出现短路、漏电现象,要经常检查对地电阻大于2兆欧。
4.配接电磁阀或检修仪器故障时,请关掉电源,以免发生事故。
